લો-વોલ્ટેજ સ્વિચગિયર

કસ્ટમ લો-વોલ્ટેજ સ્વિચગિયર ઉત્પાદક

અમે ઔદ્યોગિક પ્લાન્ટ્સ, કોમર્શિયલ બિલ્ડિંગ્સ, રિન્યુએબલ એનર્જી પ્રોજેક્ટ્સ અને OEM સાધનોના ઉત્પાદકો માટે કસ્ટમ લો-વોલ્ટેજ સ્વિચગિયર ડિઝાઇન અને ઉત્પાદન કરીએ છીએ. એન્જિનિયરિંગ ડિઝાઇન અને બસબાર ફેબ્રિકેશનથી લઈને એસેમ્બલી, રૂટિન ટેસ્ટિંગ અને ફેક્ટરી એક્સેપ્ટન્સ ટેસ્ટિંગ (FAT) સુધી, અમે IEC 61439 અને આંતરરાષ્ટ્રીય ગુણવત્તાના ધોરણો અનુસાર બનેલા વિશ્વસનીય સ્વિચગિયર સોલ્યુશન્સ વિતરિત કરીએ છીએ.

પરિમાણ

રેટ કરેલ વર્તમાન	630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, 250A,
રેટ કરેલ વોલ્ટેજ	220V, 380V, 400V, 6600V, 10000V, 13800V, 15000V,
સામગ્રી	સ્ટેનલેસ સ્ટીલ
કદ	1800
આવર્તન	50/60 હર્ટ્ઝ

અરજીઓ

ડેટા સેન્ટર્સ અને મિશન-જટિલ સુવિધાઓ:મુખ્ય ઇનટેક સ્વીચબોર્ડ્સ, ટાયર III/IV ડ્યુઅલ-ફીડ પાવર ડિસ્ટ્રિબ્યુશન સેટઅપ્સ, ઓટોમેટિક ટ્રાન્સફર સ્વીચ (ATS) એકીકરણ અને સ્થાનિક પાવર મોનિટરિંગ.

ઔદ્યોગિક અને ઉત્પાદન પ્લાન્ટ્સ:સતત ભારે પ્રક્રિયા ઓટોમેશન માટે મુખ્ય વિતરણ બોર્ડ (MDB), મોટર નિયંત્રણ કેન્દ્રો (MCC), VFD બાયપાસ પેનલ્સ અને સબ-વિતરણ.

રિન્યુએબલ એનર્જી અને બેટરી સ્ટોરેજ (BESS):સોલર પીવી ઇન્વર્ટર AC કમ્બાઇનર સ્વીચગિયર, વિન્ડ ટર્બાઇન ટાવર વિતરણ બોર્ડ અને ઉચ્ચ-વર્તમાન બેટરી એનર્જી સ્ટોરેજ સિસ્ટમ ગ્રીડ-કનેક્શન સ્વીચબોર્ડ.

તેલ, ગેસ અને રાસાયણિક શુદ્ધિકરણ:ફ્લેમ-રિટાર્ડન્ટ અને આર્ક-પ્રતિરોધક સ્વીચગિયર, વિસ્ફોટક વાતાવરણ માટે હેવી-એમસીસી અને રાસાયણિક-પ્રતિરોધક પાવડર-કોટેડ ડિસ્ટ્રિબ્યુશન સ્વીચબોર્ડ્સ.

વ્યાપારી અને જાહેર ઈન્ફ્રાસ્ટ્રક્ચર:હોસ્પિટલો, ઉચ્ચ-ઓફિસ ટાવર, શોપિંગ સેન્ટર્સ, મ્યુનિસિપલ વોટર/વેસ્ટ વોટર પંપ સ્ટેશન અને એરપોર્ટ પાવર ઇન્ટેક નેટવર્ક.

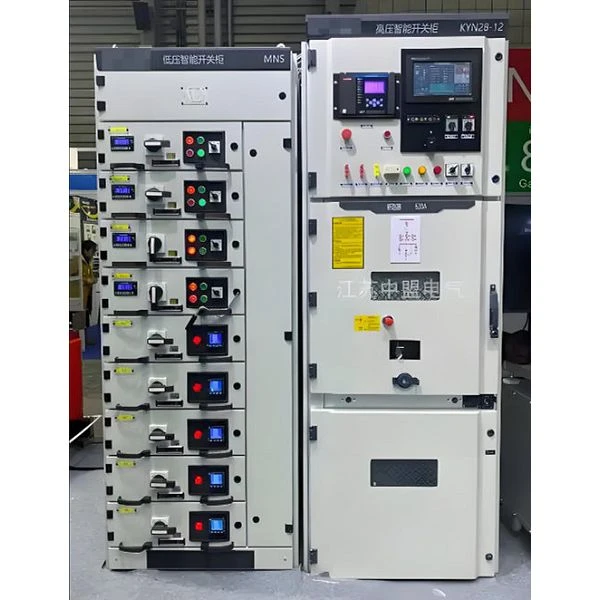

Intelligent Low-Voltage Cabinet (iLV Cabinet)

કસ્ટમ વિકલ્પો

આંતરિક વિભાજન (ફોર્મ રેટિંગ):બસબાર્સ, કાર્યાત્મક એકમો અને બાહ્ય ટર્મિનલ્સને અલગ કરવા માટે ફોર્મ 1 થી ફોર્મ 4b (IEC 61439 દીઠ) સુધી રૂપરેખાંકિત આંતરિક વિભાજન.

બસબાર રૂપરેખાંકનો:ઉપર અથવા નીચે બસબાર પ્રવેશ; ઉચ્ચ-વાહકતા કોપર (બેર, ટીન-પ્લેટેડ, અથવા સિલ્વર-પ્લેટેડ) અથવા એલ્યુમિનિયમ બસબાર્સ 6300A સુધી રેટ કરે છે.

માળખું અને ઍક્સેસ:ફિક્સ્ડ, પ્લગ-અથવા સંપૂર્ણપણે ઉપાડી શકાય તેવું (ડ્રોઆઉટ) સર્કિટ બ્રેકર અને MCC બકેટ ગોઠવણી; ફ્રન્ટ-એક્સેસ અથવા રીઅર-એક્સેસ ડિઝાઇન.

બિડાણ સંરક્ષણ:થર્મલ મેનેજમેન્ટ વિકલ્પો સાથે ઇન્ડોર (IP30, IP31, IP42, IP54 / NEMA 1, 12) અને આઉટડોર હવામાન-પ્રૂફ એન્ક્લોઝર (IP55, IP65 / NEMA 3R, 4, 4X).

મીટર અને પાવર મેનેજમેન્ટ:ડિજિટલ પાવર મીટર, મલ્ટી-ફંક્શન એનર્જી વિશ્લેષકો, થર્મલ મોનિટરિંગ સેન્સર્સ અને Modbus/Profibus/IEC 61850 કમ્યુનિકેશન ગેટવેનું એકીકરણ.

ટેકનિકલ લક્ષણો

આર્ક ફોલ્ટ પ્રોટેક્શન

ઑપરેટરની સલામતીને સુધારવા અને સાધનોને થતા નુકસાનને ઘટાડવા માટે પ્રબલિત માળખાં અને વૈકલ્પિક આર્ક પ્રોટેક્શન સોલ્યુશન્સ સાથે ડિઝાઇન કરવામાં આવી છે.

ઉચ્ચ-વાહકતા બસબાર સિસ્ટમ

ચોકસાઇ-મશીનવાળા કોપર અથવા એલ્યુમિનિયમ બસબાર ઓછા પ્રતિકાર, સ્થિર વર્તમાન વિતરણ અને વિશ્વસનીય લાંબા ગાળાની કામગીરીની ખાતરી કરે છે-.

લવચીક આંતરિક વિભાજન

ઉન્નત સલામતી અને સરળ જાળવણી માટે IEC 61439 અનુસાર ફોર્મ 1 થી ફોર્મ 4b રૂપરેખાંકનોને સપોર્ટ કરે છે.

બુદ્ધિશાળી પાવર મોનીટરીંગ

વાસ્તવિક સમયની દેખરેખ માટે મલ્ટિફંક્શન મીટર, પ્રોટેક્શન રિલે અને સંચાર પ્રોટોકોલ્સ જેમ કે મોડબસ અને IEC 61850 સાથે સુસંગત.

ઉત્પાદન ક્ષમતાઓ

01/

CNC બસબાર પ્રોસેસિંગ:CNC બસબાર બેન્ડિંગ, પંચિંગ અને શીયરિંગ મશીનો 12mm x 120mm સુધી કોપર બસબાર પર સબ-મિલિમીટર ચોકસાઇ પહોંચાડે છે.

02/

સ્વચાલિત બસબાર સ્લીવિંગ:ઉષ્મા-ઉચ્ચ વાહકતા સંયુક્ત તૈયારી માટે ટ્યુબિંગ અને ટીન/સિલ્વર પ્લેટિંગ સાધનોને સંકોચો-.

03/

એસેમ્બલી ક્ષમતા:મલ્ટી-લાઇન સ્વીચબોર્ડ વાયરિંગ અને બ્રેકર ઇન્ટિગ્રેશન સ્ટેશનો દર મહિને 150 થી વધુ ઓછા-વોલ્ટેજ સ્વીચબોર્ડ બેઝના સમાંતર ઉત્પાદનને સમર્થન આપે છે.

04/

ચોકસાઇ એન્ક્લોઝર ફેબ્રિકેશન:લેસર કટીંગ ±0.05mm સહિષ્ણુતા) અને 2.0mm–3.0mm ગેલ્વેનાઈઝ્ડ સ્ટીલ અથવા એલ્યુમિનિયમ-ઝિંક કોટેડ ફ્રેમ સ્ટ્રક્ચર્સ માટે CNC પ્રેસ બ્રેક બેન્ડિંગ.

ઉત્પાદન પ્રક્રિયા

એન્જિનિયરિંગ ડ્રોઇંગ અને મંજૂરી:સિંગલ-લાઇન ડાયાગ્રામ (SLD), 3D કેબિનેટ લેઆઉટ, એલિવેશન ડ્રોઇંગ્સ અને ગ્રાહક સાઇન-બંધ માટે યોજનાકીય આકૃતિઓની CAD જનરેશન.

બસબાર અને ફ્રેમ ફેબ્રિકેશન:માળખાકીય પ્રોફાઇલ્સ અને મુખ્ય/વિતરણ કોપર બસબાર્સનું CNC પંચિંગ અને બેન્ડિંગ.

ફ્રેમ અને એન્ક્લોઝર એસેમ્બલી:મિકેનિકલ ફ્રેમિંગ, સ્ટ્રક્ચરલ ટોર્ક ચેકિંગ અને પાવડર કોટિંગ (80–120 µm જાડાઈ).

ઘટક સ્થાપન:ACBs, MCCBs, કોન્ટેક્ટર્સ, CT/PTs, અને ઇન્સ્યુલેટેડ મુખ્ય કોપર બસબારને લગાડવા.

ગૌણ વાયરિંગ અને ફેરુલિંગ:સ્વયંસંચાલિત વાયર કટીંગ, લેસર-પ્રિન્ટેડ સ્લીવ ફેરુલિંગ, અને નિયંત્રણ અને સુરક્ષા સર્કિટ માટે હાર્નેસ રૂટીંગ.

ગુણવત્તા નિયંત્રણ

ઇનકમિંગ મટિરિયલ ઇન્સ્પેક્શન (IQC)

ઇનકમિંગ કોપર બસબાર પર વાહકતા પરીક્ષણ, સ્ટીલ ગેજ વેરિફિકેશન અને તમામ સર્કિટ બ્રેકર્સ પર બ્રાન્ડ ઓથેન્ટિકેશન ચેક.

-પ્રક્રિયા ગુણવત્તા તપાસમાં (IPQC)

બસબાર બોલ્ટ ટોર્ક કેલિબ્રેટેડ ટોર્ક રેન્ચ (ટેમ્પર-સ્પષ્ટ પેઇન્ટથી ચિહ્નિત), ક્રીપેજ અને ક્લિયરન્સ ડિસ્ટન્સ વેરિફિકેશન (IEC 61439 દીઠ) નો ઉપયોગ કરીને તપાસ કરે છે.

વાયરિંગ ચકાસણી

મંજૂર યોજનાકીય રેખાંકનો સામે 100% પોઇન્ટ-થી-બિંદુ વાયર સાતત્ય તપાસ.

ફેક્ટરી સ્વીકૃતિ પરીક્ષણ (FAT) અને નિયમિત પરીક્ષણ

ડાઇલેક્ટ્રિક પાવર ફ્રીક્વન્સી ટૅસ્ટ ટેસ્ટ:તબક્કાઓ, તબક્કાઓ-થી-તટસ્થ અને તબક્કા-થી-પૃથ્વી (સામાન્ય રીતે 1 સેકન્ડ / 1 મિનિટ માટે 2.5kV AC) વચ્ચે ઉચ્ચ-વોલ્ટેજ ઇન્સ્યુલેશન પરીક્ષણ લાગુ કરવામાં આવે છે.

ઇન્સ્યુલેશન પ્રતિકાર માપન:ડાઇલેક્ટ્રિક પરીક્ષણો પહેલાં અને પછી 1000V DC મેગોહમિટર ઇન્સ્યુલેશન પ્રતિકાર તપાસ.

યાંત્રિક અને ઇન્ટરલોક તપાસો:તમામ સર્કિટ બ્રેકર ડ્રોઆઉટ મિકેનિઝમ્સ, ડોર ઇન્ટરલોક, પેડલોકિંગ ડિવાઇસ અને શટર મિકેનિઝમ્સના મેન્યુઅલ ઓપરેશન ટેસ્ટ.

ઇલેક્ટ્રિકલ ઓપરેશનલ ટેસ્ટ:કંટ્રોલ સર્કિટ એનર્જાઈઝેશન ટેસ્ટ, ACBs અને MCCBs માટે ટ્રિપ/ક્લોઝ સિમ્યુલેશન, પ્રોટેક્શન રિલે ફંક્શનલ વેરિફિકેશન અને મીટર ડિસ્પ્લે કેલિબ્રેશન ચેક્સ.

ફેક્ટરી સ્વીકૃતિ પરીક્ષણ (FAT) દસ્તાવેજીકરણ:કેલિબ્રેટેડ ઇન્સ્ટ્રુમેન્ટ પ્રમાણપત્રો સહિત શિપમેન્ટ સાથે પૂરા પાડવામાં આવેલ સંપૂર્ણ ટેસ્ટ રિપોર્ટ પેકેજ.

એન્જિનિયરિંગ સેવાઓ

પ્રી-સેલ એન્જિનિયરિંગ

SLD સમીક્ષા, બસબાર કદ બદલવાની ગણતરીઓ, ટૂંકી-સર્કિટ વર્તમાન ગણતરી, અને 2D/3D CAD લેઆઉટ બનાવટ (AutoCAD, SolidWorks, Revit BIM મોડલ્સ).

વેલ્યુ એન્જિનિયરિંગ (VE)

થર્મલ રેટિંગ, બ્રેકિંગ ક્ષમતા અથવા સલામતી ધોરણો સાથે સમાધાન કર્યા વિના ખર્ચ ઑપ્ટિમાઇઝેશન સૂચનો.

FAT દૂરસ્થ નિરીક્ષણ

લાઇવ વિડિયો-સાઇટ ફેક્ટરી મુલાકાત લેવા માટે અસમર્થ વિદેશી ગ્રાહકો માટે ફેક્ટરી એક્સેપ્ટન્સ ટેસ્ટિંગ (FAT) સ્ટ્રીમ કરે છે.

દસ્તાવેજીકરણ પેકેજ

O&M માર્ગદર્શિકાઓ સહિત વ્યાપક દસ્તાવેજીકરણ પૂરા પાડવામાં આવે છે, જેમ કે-બિલ્ટ સ્કીમેટિક ડાયાગ્રામ, બિલ ઓફ મટિરિયલ (BOM), પ્રકાર પરીક્ષણ પ્રમાણપત્રો અને FAT રિપોર્ટ્સ.

પેકેજિંગ, ફાસ્ટનિંગ અને નિકાસ શિપિંગ

રક્ષણાત્મક રેપિંગ

PE સ્ટ્રેચ ફિલ્મ જેમાં ભેજ વિરોધી VCI (અસ્થિર કાટ અવરોધક) લપેટી અને ભારે-ડ્યુટી ડેસીકન્ટ પેક દરેક પેનલ કમ્પાર્ટમેન્ટની અંદર મૂકવામાં આવે છે.

ક્રેટ બાંધકામ

હેવી-ડ્યુટી, ફ્યુમિગેશન-ફ્રી પ્લાયવુડ ક્રેટ્સ (18 મીમી લઘુત્તમ જાડાઈ) આંતરિક ઇમારતી લાકડું અને EPE ફોમ કુશનિંગ સાથે પ્રબલિત.

બેઝ એન્ડ સેન્ટર ઓફ ગ્રેવીટી સિક્યોરિંગ

ક્રેન હોસ્ટિંગ માટે પ્રબલિત લિફ્ટિંગ આંખો સાથે હેવી ટિમ્બર સ્કિડ અથવા સ્ટીલના પાયા પર સીધા બોલ્ટ કરેલા સ્વિચબોર્ડ બેઝ. ગુરુત્વાકર્ષણ કેન્દ્ર બાહ્ય પેકેજિંગ પર સ્પષ્ટ રીતે ચિહ્નિત થયેલ છે.

શિપિંગ પદ્ધતિઓ

FCL (સંપૂર્ણ કન્ટેનર લોડ) 40 ફૂટ હાઇ ક્યુબ દ્વારા અથવા હેવી-ડ્યુટી રેચેટ ટાઇ-ડાઉન સ્ટ્રેપ સાથે ઓપન ટોપ કન્ટેનર.

પ્રમાણપત્રો

ISO 9001 ગુણવત્તા વ્યવસ્થાપન હેઠળ ઉત્પાદિત, CQC પ્રમાણપત્ર અને પ્રોજેક્ટ જરૂરિયાતો અનુસાર ઉપલબ્ધ અન્ય પ્રમાણપત્રો સાથે.

FAQ

પ્ર: તમારા ઓછા-વોલ્ટેજ સ્વીચગિયર અને સ્વીચબોર્ડ કયા ધોરણોનું પાલન કરે છે?

A: અમારા સ્વીચગિયરનું ઉત્પાદન અને પરીક્ષણ IEC 61439-1/2, IEC 60947, અને UL 891 / UL 1558 ડિઝાઇન માર્ગદર્શિકા અનુસાર કરવામાં આવે છે. અમે પ્રમાણિત શોર્ટ-સર્કિટ, તાપમાનમાં વધારો અને સુરક્ષા પરીક્ષણ દસ્તાવેજોની ડિગ્રી સપ્લાય કરીએ છીએ.

પ્ર: તમે આંતરિક વિભાજનના કયા સ્વરૂપો પ્રદાન કરી શકો છો?

A: અમે ફોર્મ 1 થી ફોર્મ 4b (IEC 61439 દીઠ) સુધીના તમામ પ્રકારના આંતરિક વિભાજન ઓફર કરીએ છીએ. ફોર્મ 4b જાળવણી દરમિયાન મહત્તમ ઓપરેટરની સલામતી માટે બસબાર, કાર્યાત્મક એકમો (સર્કિટ બ્રેકર્સ) અને આઉટગોઇંગ કેબલ ટર્મિનલ વચ્ચે સંપૂર્ણ અલગતાની ખાતરી કરે છે.

પ્ર: શું અમે એસીબી, એમસીસીબી અને મીટર માટે અમારી પસંદગીની બ્રાન્ડનો ઉલ્લેખ કરી શકીએ?

A: હા. અમે વારંવાર સ્નેઇડર ઇલેક્ટ્રીક, ABB, સિમેન્સ, ઇટોન અથવા LS ઇલેક્ટ્રીકના ગ્રાહક-નિર્દિષ્ટ ઘટકોનો ઉપયોગ કરીને સ્વીચબોર્ડ બનાવીએ છીએ. અમે તમારા લક્ષ્ય બજેટ અને પ્રોજેક્ટ ડિલિવરી શેડ્યૂલના આધારે ઘટકોનો સ્રોત પણ કરી શકીએ છીએ.

પ્ર: શું તમે તમારી સ્વીચગિયર ડિઝાઇન માટે ટાઇપ ટેસ્ટ રિપોર્ટ્સ પ્રદાન કરો છો?

A: હા. અમે IEC 61439-2 દીઠ પ્રકાર પરીક્ષણ પ્રમાણપત્રો અને ડિઝાઇન ચકાસણી દસ્તાવેજો જાળવીએ છીએ, જેમાં તાપમાનમાં વધારો મર્યાદા, ડાઇલેક્ટ્રિક ગુણધર્મો, શોર્ટ-સર્કિટ ટકી રહેવાની ક્ષમતા, રક્ષણાત્મક સર્કિટની અસરકારકતા અને ક્લિયરન્સ/ક્રીપેજ અંતર આવરી લેવામાં આવે છે.

પ્ર: શું તમે અમારી બિલ્ડિંગ કોઓર્ડિનેશન ડિઝાઇન માટે 3D BIM અથવા STEP ફાઇલો પ્રદાન કરી શકો છો?

A: હા. અમારી એન્જિનિયરિંગ ટીમ તમારા બિલ્ડિંગ લેઆઉટમાં સીમલેસ એકીકરણ માટે એન્જિનિયરિંગ સબમિટલ સ્ટેજ દરમિયાન 3D STEP ફાઇલો, Revit BIM મોડલ્સ અને 2D AutoCAD ડ્રોઇંગ્સ (એલિવેશન, ફ્લોર પ્લાન, સિંગલ-લાઇન ડાયાગ્રામ) પ્રદાન કરે છે.

પ્ર: FAT દરમિયાન ઉપાડપાત્ર (ડ્રોઆઉટ) એકમોનું પરીક્ષણ કેવી રીતે કરવામાં આવે છે?

A: બધા ઉપાડવા યોગ્ય સર્કિટ બ્રેકર બકેટ્સ અને MCC એકમો 100% યાંત્રિક રેકિંગ પરીક્ષણો (કનેક્ટેડ, ટેસ્ટ, ડિસ્કનેક્ટેડ પોઝિશન્સ), શટર ઑપરેશન વેરિફિકેશન, સેકન્ડરી કંટ્રોલ પ્લગ અલાઈનમેન્ટ ચેક્સ અને FAT દરમિયાન ઇલેક્ટ્રિકલ ઇન્ટરલોક ટેસ્ટિંગમાંથી પસાર થાય છે.

ચીનમાં સૌથી વધુ વ્યાવસાયિક લો-વોલ્ટેજ સ્વીચગિયર ઉત્પાદકો અને સપ્લાયર્સ તરીકે, અમે કસ્ટમાઇઝ્ડ સેવાને પણ સમર્થન આપીએ છીએ. કૃપા કરીને અમારી ફેક્ટરીમાંથી અહીં સ્ટોકમાં જથ્થાબંધ ડિસ્કાઉન્ટ ઓછા-વોલ્ટેજ સ્વિચગિયર માટે મફત લાગે. ગુણવત્તાયુક્ત ઉત્પાદનો અને ઓછી કિંમતે ઉપલબ્ધ છે.
